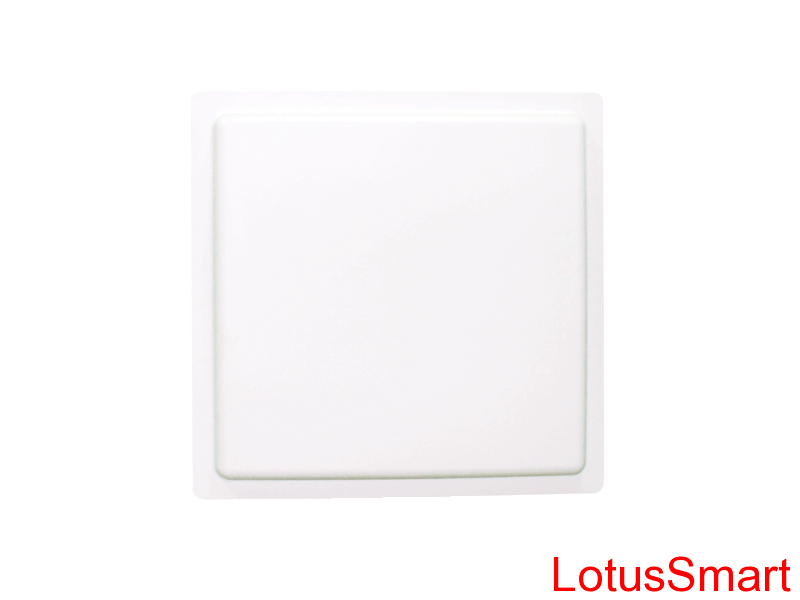

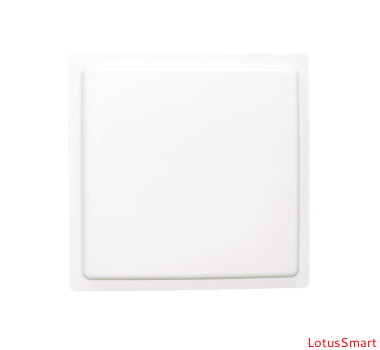

L1268-12dbi/IP是一款高性能的UHF超高频电子标签一体机,基于Impinj R2000读写引擎设计,充分支持符合EPC CLASS1 G2、ISO18000-6B标准的电子标签;以广谱跳频(FHSS)或定频发射方式工作,支持RSSI功能;低功耗设计,单+9V电源供电,可选配POE供电方式;支持RS232、RS485、韦根、TCPIP(RJ45)网络接口等多种用户接口;提供动态连接库(DLL)及演示软件源代码,支持二次开发;完全自主知识产权设计,结合专有的高效信号处理算法,在保持高识读率的同时,实现对电子标签的快速读写处理,可广泛应用于物流、车辆管理、门禁系统、防伪系统及生产过程控制等多种无线射频识别(RFID)系统。
L1268-12dbi/IP是一款高性能的UHF超高频电子标签一体机,基于Impinj R2000读写引擎设计,充分支持符合EPC CLASS1 G2、ISO18000-6B标准的电子标签;以广谱跳频(FHSS)或定频发射方式工作,支持RSSI功能;低功耗设计,单+9V电源供电,可选配POE供电方式;支持RS232、RS485、韦根、TCPIP(RJ45)网络接口等多种用户接口;提供动态连接库(DLL)及演示软件源代码,支持二次开发;完全自主知识产权设计,结合专有的高效信号处理算法,在保持高识读率的同时,实现对电子标签的快速读写处理,可广泛应用于物流、车辆管理、门禁系统、防伪系统及生产过程控制等多种无线射频识别(RFID)系统。
特点
l 完全自主知识产权设计;
l 工作频率860~868MHz / 902~928MHz(可以按不同国家或地区要求调整)
l 基于Impinj R2000读写引擎设计,充分支持符合EPC CLASS1 G2、ISO18000-6B标准的电子标签;
l 以广谱跳频(FHSS)或定频发射方式工作,支持RSSI功能;
l 输出功率达至30dBm(可调);
l 12dbi天线配置选择,典型读取距离18~25米*;
l 支持主动、应答、触发、实时询查等多种工作模式;
l 支持EPC和TID两种防冲突模式;
l 低功耗设计,单+9V电源供电,可选配POE供电方式;
l 支持RS232、RS485、韦根、TCPIP(RJ45)网络接口等多种用户接口;
l 提供动态连接库(DLL)及演示软件源代码,支持二次开发;
l 高可靠设计,满足严苛工作环境要求。
*有效距离与协议格式、外接天线、电子标签及工作环境有关。
电特性
l 极限参数
项目 | 符号 | 数值 | 单位 |
电源电压 | VCC | 16 | V |
工作温度 | TOPR | -10~+60 | ℃ |
贮藏温度 | TSTR | -25~+80 | ℃ |
l 规格
除特别说明,所示规格取自TA=25℃及VCC=+9V工作条件下
项目 | 符号 | 最小 | 典型 | 最大 | 单位 |
电源电压 | VCC | 8 | 9 | 12 | V |
工作电流 | IC |
| 350 | 650 | mA |
工作频率 | FREQ | 860 | 860~868 902~928 | 928 | MHz |
有效距离* | DIS | 18 | 25 |
| m |
*有效距离与协议格式、外接天线、电子标签及工作环境有关。
接口
项目 | 描述 |
红 | +9V |
黑 | GND |
黄 | 韦根DATA0 |
蓝 | 韦根DATA1 |
紫 | RS485 R+ |
橙 | RS485 R- |
棕 | GND |
白 | RS232 RXD |
绿 | RS232 TXD |
灰 | 外部触发(TTL电平) |
