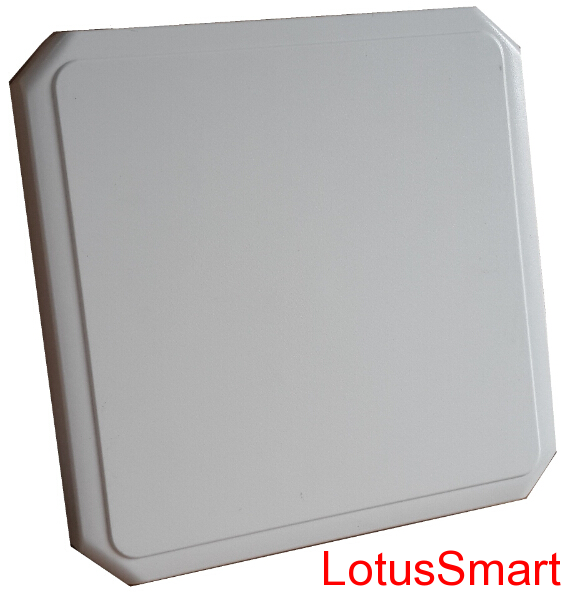

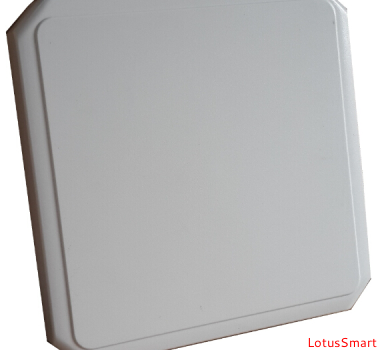

L1268-9dbi/IPUHF超高频高性能一体机 9dbi天线配置 支持RS232、RS485、韦根26/34

L1268-9dbi是一款高性能的UHF超高频电子标签一体机,基于Impinj R2000读写引擎设计,充分支持符合EPC CLASS1 G2、ISO18000-6B标准的电子标签;9dbi天线配置选择,典型读取距离>12米*,支持EPC和TID两种防冲突模式;低功耗设计,单+9V电源供电,可选配POE供电方式;标配RS232、RS485、韦根26/34接口,并提供网口、WiFi等多种用户接

2150.00
库存 1000

L1268-9dbi是一款高性能的UHF超高频电子标签一体机,基于Impinj R2000读写引擎设计,充分支持符合EPC CLASS1 G2ISO18000-6B标准的电子标签;9dbi天线配置选择,典型读取距离>12*,支持EPCTID两种防冲突模式低功耗设计,单+9V电源供电,可选配POE供电方式标配RS232RS485、韦根26/34接口,并提供网口、WiFi等多种用户接口供选配,提供动态连接库(DLL)及演示软件源代码,支持二次开发;完全自主知识产权设计,结合专有的高效信号处理算法,在保持高识读率的同时,实现对电子标签的快速读写处理,可广泛应用于物流、车辆管理、门禁系统、防伪系统及生产过程控制等多种无线射频识别(RFID)系统。


L1268-9dbi是一款高性能的UHF超高频电子标签一体机,基于Impinj R2000读写引擎设计,充分支持符合EPC CLASS1 G2ISO18000-6B标准的电子标签;9dbi天线配置选择,典型读取距离>12*,支持EPCTID两种防冲突模式低功耗设计,单+9V电源供电,可选配POE供电方式标配RS232RS485、韦根26/34接口,并提供网口、WiFi等多种用户接口供选配,提供动态连接库(DLL)及演示软件源代码,支持二次开发;完全自主知识产权设计,结合专有的高效信号处理算法,在保持高识读率的同时,实现对电子标签的快速读写处理,可广泛应用于物流、车辆管理、门禁系统、防伪系统及生产过程控制等多种无线射频识别(RFID)系统。


特点

完全自主知识产权设计;

工作频率860~868MHz / 902928MHz(可以按不同国家或地区要求调整)

基于Impinj R2000读写引擎设计,充分支持符合EPC CLASS1 G2ISO18000-6B标准的电子标签;

以广谱跳频(FHSS)或定频发射方式工作,支持RSSI功能;

输出功率达至30dBm(可调);

9dbi天线配置选择,典型读取距离>12*

支持主动、应答、触发、实时询查等多种工作模式;

支持EPCTID两种防冲突模式

低功耗设计,单+9V电源供电,可选配POE供电方式

标配RS232RS485、韦根26/34接口,并提供网口、WiFi等多种用户接口供选配

提供动态连接库(DLL)及演示软件源代码,支持二次开发

高可靠设计,满足严苛工作环境要求

*有效距离与协议格式、外接天线、电子标签及工作环境有关。



电特性

极限参数

项目

符号

数值

单位

电源电压

VCC

16

V

工作温度

TOPR

-10~+60

贮藏温度

TSTR

-25~+80

规格

除特别说明,所示规格取自TA25VCC+9V工作条件下

项目

符号

最小

典型

最大

单位

电源电压

VCC

8

9

12

V

工作电流

IC


350

650

mA

工作频率

FREQ

860

860~868

902~928

960

MHz

有效距离*

DIS

9

12


m

*有效距离与协议格式、外接天线、电子标签及工作环境有关。

接口

项目

描述

+9V

GND

韦根DATA0

韦根DATA1

RS485 R+

RS485 R-

GND

RS232 RXD

绿

RS232 TXD

外部触发(TTL电平)
