L3 系列非接触式智能卡读写器RS232 接线说明

2015-11-27 11:19:54 572

    许多客户希望将L3系列非接触式智能卡读写器集成在自己的设备中,为此,L3系列非接触式智能卡读写器在设置之初预留了一个4pin接口的RS232通信接口,在集成在自己的设备中的时候,只需要正确接线即可。

一、RS232 4PIN 座子连接方式

L3-U非接触式智能卡读写器RS232连接示意图

拆开外壳,如上图
上面一个没有插线的座子就是RS232 接口
从上到下共4PIN,
从上到下第一PIN 为GND
从上到下第二PIN 为TX,接PC 串口RX,9 针公头第2PIN
从上到下第三PIN 为RX,接PC 串口TX,9 针公头第3PIN
从上到下第四PIN 为VCC (5V 供电用)
下图为PC 串口

PC端串口示意图

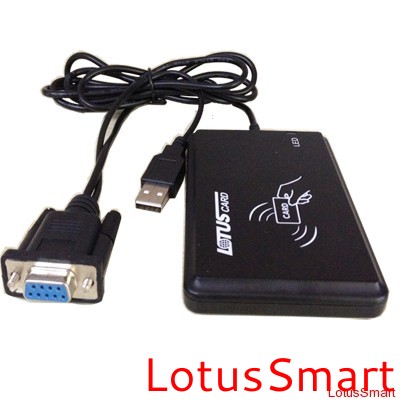

二、产品标配线供电说明


如图,USB 仅作供电使用,
9 针母头通信,也可以使用9 针母头第1PIN 作为VCC,这是根据客户需求定制的。
