MF1 IC S50卡特征和通信原理

2013-08-17 22:11:22 诺塔斯智能科技 1104

     很多客户在购买IC卡阅读器的时候都会问到莲花智能卡读写器支持什么类型的卡片,是S50还是S70的卡片,虽然问题很简单但是对于刚接触IC卡读写器的朋友来说,这些概念是比较容易混淆的,今天我们就来为大家介绍一下MF1 IC S50卡特征和通信原理

    MF1 IC S50卡特征

     1)遵从ISO/IEC14443A标准的第2部分和第3部分。

   2)工作频率13.56MHz,数据传输速度106kbit/s,工作距离最高可达100mm

   3)数据高度可靠:16CRC,奇偶校验,位编码,位计数。

   4EEPROM结构,共1K字节,分成16个区,每区分成4段,每一段有16个字节。

   5)保密性高。

      MF1 IC S50卡通信原理

   通讯命令由PCD设备初始化并由MF1 IC S50的数字式控制单元根据相应区的有问条件来控制。

   (1)请求标准/所有

卡上电复位(POR)后它可以给请求代码发送回应(ATQA根据ISO/IEC 14443APCD的请求命令(PCD发出,给所有在天线范围内的卡)

   (2)反冲突环

反冲突环可以读出卡的序列号。如果在PCD的工作范围内有几张卡,PCD通过的序列号来区别它们而且每次选择其中一张卡(也叫选择卡)进行下一步操作。没有被的卡会回到准备模式等待新的请求命令。

  (3)选择卡

PCD使用选择卡命令选中其中一张卡进行确认和存储器相关操作。卡返回AnswSelectATS)码(=08h),PCD通过ATS可以确定被选中的卡的类型。如果需要更详资料请参考Mifare 标准卡类型识别过程。

  (43轮确认

选中了一张卡之后,PCD指出了接着要访问的存储器位置,然后使用相应的密钥进行3轮确认。在成功确认后,所有的存储器操作都是保密的。

   (5)存储器操作

确认之后可以执行以下的任何操作:1)读存储器段;2)写存储器段;3)减:减存储器段的内容并将结果保存在临时的内部数据寄存器中;4)增:增加存储器段的内容并将结果保存在数据寄存器中;5)恢复:将存储器段的内容移到数据寄存器;6)传送:将临时内部数据寄存器的内容写到值存储器段中。

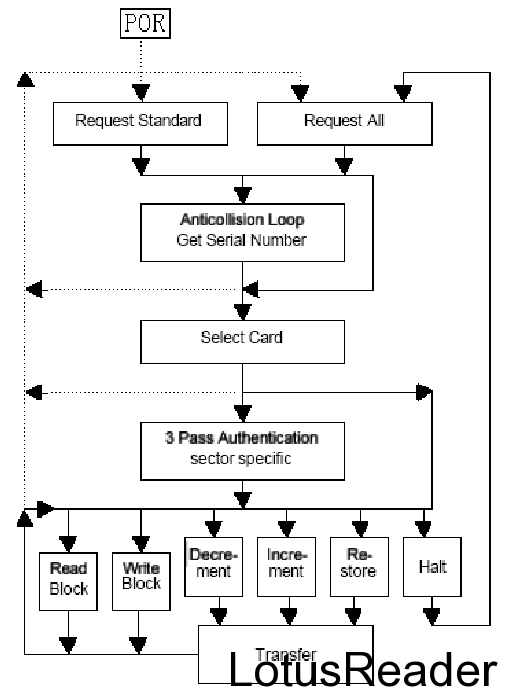

S50卡通信原理
