什么是M1 S50芯片

2013-08-14 16:59:14 诺塔斯智能科技 619

     Mifare S50射频卡采用的飞利浦(NXP)原装的 Mifare IC S50芯片,符合IEC/ISO 14443A协议。其具有先进的数据加密及双向密码验证系统,和16个完全独立的扇区,有着极高稳定性和广泛的应用范围,是企业一卡通,水表预付费,公交 储值卡,高速公路收费,停车场,小区管理,交运卡,公园,公路等首选的RFID产品。



一、 MiFare one IC S50 主要指标

     ●容量为 8K 位 EEPROM

     ● 分为 16 个扇区,每个扇区为 4 块,每块 16 个字节 , 以块为存取单位

     ●每个扇区有独立的一组密码及访问控制

     ●每张卡有唯一序列号,为 32 位

     ●具有防冲突机制,支持多卡操作

     ●无电源,自带天线,内含加密控制逻辑和通讯逻辑电路

     ●数据保存期为 10 年,可改写 10 万次,读无限次

     ●工作温度: -20 ℃ ~50 ℃ ( 湿度为 90%)

     ●工作频率: 13.56MHZ

     ●通信速率: 106 KBPS

     ●读写距离: 10 cm 以内(与读写器有关)

二、 MiFare one IC S70 主要指标

      ●容量为 32K 位 EEPROM

      ●分为 40 个扇区,其中 32 个扇区中每个扇区存储容量为 64 个字节,分为 4 块,每块 16 个字节;

      8 个扇区中每个扇区存储容量为 256 个字节,分为 16 块,每块 16 个字节;以块为存取单位

      ●每个扇区有独立的一组密码及访问控制

      ●每张卡有唯一序列号,为 32 位

      ●具有防冲突机制,支持多卡操作

      ●无电源,自带天线,内含加密控制逻辑和通讯逻辑电路
      ●数据保存期为 10 年,可改写 10 万次,读无限次

      ●工作温度: -20 ℃ ~50 ℃ ( 湿度为 90%)

      ●工作频率: 13.56MHZ

      ●通信速率: 106 KBPS

      ●读写距离: 10 cm 以内(与读写器有关)

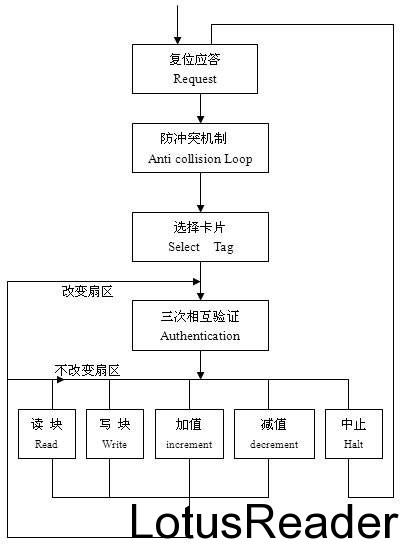

三、 M1 射频卡与读写器的通讯

M1 S50芯片介绍

四、工作原理


     卡片的电气部分只由一个天线和 ASIC 组成。

     天线:卡片的天线是只有几组绕线的线圈,很适于封装到 IS0 卡片中。

     ASIC :卡片的 ASIC 由一个高速( 106KB 波特率)的 RF 接口,一个控制单元和一个 8K 位 EEPROM 组成。

     工作原理:读写器向 M1 卡发一组固定频率的电磁波,卡片内有一个 LC 串联谐振电路,其频率与讯

  写器发射的频率相同,在电磁波的激励下, LC 谐振电路产生共振,从而使电容内有了电荷,在这个电

  容的另一端,接有一个单向导通的电子泵,将电容内的电荷送到另一个电容内储存,当所积累的电荷

  达到 2V 时,此电容可做为电源为其它电路提供工作电压,将卡内数据发射出去或接取读写器的数据。
