便携式USB读写器的硬件原理
2013-10-29 22:06:51
重庆诺塔斯智能科技有限公司
357

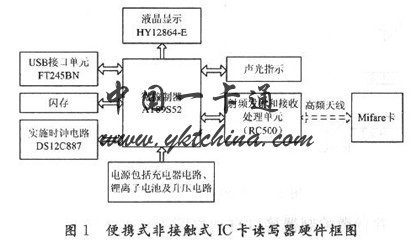

这里所设计的便携式带USB接口的IC卡读写器由微控制器(MCU)、射频发射和接收处理单元、USB接口电路、电源电路、液晶显示(LCD)模块、实时时钟以及外部Flash存储器组成。它的结构如图1所示。
IC卡读写器以8位单片机AT89S52作为主控制单元。 读写器的射频(Radio Frequency)发射和接收处理单元是单片机与非接触式IC卡之间的“桥梁”,它一方面可以将单片机发送给IC卡的指令和数据调制在13.56 MHz的振荡信号上,通过高频天线发射出去;另一方面接收来自IC卡的应答信息,并将其解调成数字信号传送给单片机,实现单片机与IC卡之间的双向通信, 它与单片机之间采用并行接口方式连接。
FT245BM是USB接口单元的主要元件,它是单片机与PC机之间的通信“桥梁”,其内部包含一个串行接口引擎(SIE),实现数据的并行转串行和串行转并行过程。
DS12C887为系统提供实时时钟,液晶显示模块HY12864E平时显示时间,读卡时显示所读到的内容。上述元器件以周密的逻辑设计配合,通过程 序控制完成对非接触式IC卡的读写。由于内置了锂离子电池及其充电电路,因此读写器可以脱机使用,大大增加了灵活性。脱机使用时,读卡的同时将读卡记录存 储在读写器的闪存中。并可以通过USB接口与PC机进行通信,以进行PC机对IC卡读写器的控制操作.如发送数据到IC卡、调阅读卡记录等。
