本文出处:全球物联网观察早在第二次世界大战期间,美国海军、空军遇到了就敌我目标识别的难题,为此开发出了”敌我识别系统”,RFID技术便由此诞生。如今,随着物联网的发展,作为重要一员的RFID被广泛应用到物流、零售、医疗、交通等众多领域。RFID究竟如何做到潜力无限?
据统计,在物联网中有78%的物品是无法实现自我识别的非智化物品,运用RFID技术将智能与非智能的物品进行连接,这样才能创造物联网行业最大的价值。物联网离不开物体识别,而大数据需要高质量的数据源,可以说没有RFID技术的物联网是不完整的。
1
深入浅出 读懂RFID

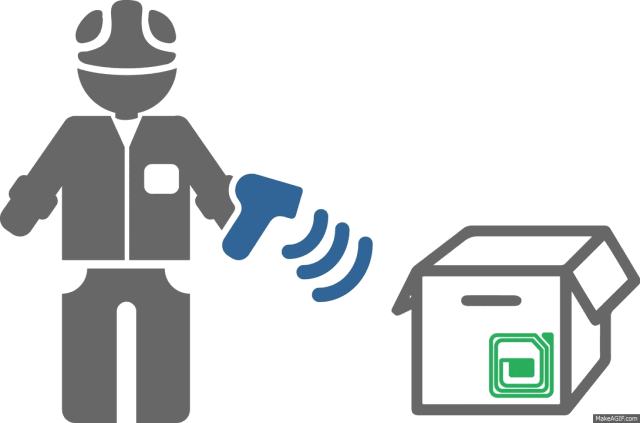

RFID(射频识别技术,Radio Frequency Identification)可通过无线电讯号识别特定目标并读写相关数据,其实质是借助无线射频技术来实现对物品的身份和信息识别。
自1937年起,RFID技术开始初具模型,优先应用在军事、实验室等领域,开发出了敌我识别系统、空中交通管制系统、商场防盗系统等。随着物联网行业的发展,RFID技术逐步大众化,应用在我们的日常生活中。
RFID技术的优势主要体现在读取速度。高速,意味着可以做出更多的盘点,且在有效准确率的加持下,零售行业将大量采用RFID技术。以仓储物流管理为例,利用条码货物的读取速度为每小时300件,准确率在50%和80%之间,库存盘点一年内的次数是1到4次,而利用RFID技术读取速度为每小时700件,准确率从97%到99%,库存盘点则为一星期一次。
组成:

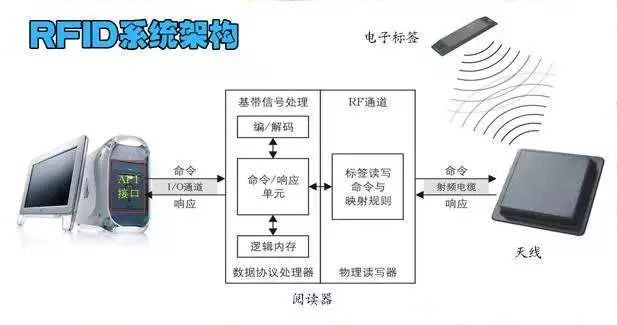

RFID系统主要由RFID标签、RFID读写器、计算机应用系统组成。
电子标签(Tag)主要由上天线、耦合元件和集成芯片组成。每个电子标签都具有唯一的电子编码,通过电磁波与RFID读写器进行数据交换,具有智能读写和加密通信功能。
读写器主要由无线收发模块、天线、控制模块及接口电路组成。
计算机应用系统主要是把数据信息进行搜集、存储、管理和进一步处理,为用户使用。以及对电子标签进行读写控制。
分类:

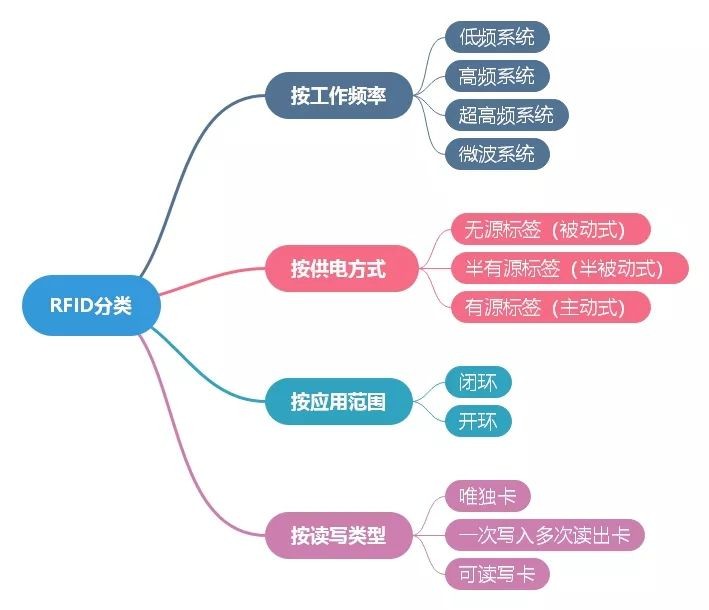

RFID的分类有多种方式,可分为按工作频率分类,按供电方式分类,按应用范围分类,按数据读写类型分类。详见下图:
2
精细完善 RFID产业链
一套RFID方案需要设计、读写器、天线、标签、支架或机柜、应用软件,软件集成服务等。其产业链划分极细,且每个环节的厂商非常多。这里列举一些代表厂商,供参考。
芯片:
RFID芯片分为标签芯片和读写器芯片。其技术的发展趋势仍将是功耗更低、距离更远、读写速度更快、可靠性和安全性更高,并且成本不断降低。对于国内RFID的芯片厂商,最重要的是稳定性,包括生产工艺都还需要再做改进。
恩智浦(NXP)
NXP的RFID芯片包括超高频、高频、NFC和低频,产品已经广泛用于仓储、服装零售、汽车电子、品牌保护追踪和家畜追踪等等。
例如,在2017年推出的UCODE 8 RAIN RFID,其更灵敏,更易于嵌入到标签,通常用于超高频RFID标签中。该芯片还可为使用该标签的公司添加专用ID号,以实现品牌鉴定。
意联科技(Alien Technology)
美国意联科技是行业内领先的供应商,专门提供符合EPCglobal Gen2及ISO/IEC 18000-6c标准的超高频无源射频识别芯片,以及标签、阅读器和专业服务相关的技术及产品。
Higgs-4就是一款高度集成的单芯片EPC Gen2超高频射频识别标签芯片。它可以在低射频功率下写入数据,也可在大数量标签的零售应用中对标签同时写入数据。
英频杰(Impinj)
美国英频杰公司是全球领先的超高频 Gen 2 RFID解决方案供应商,产品包括高性能的标签芯片,读写器,读写器芯片,软件,天线和系统集成。
例如,Monza S6-C标签芯片为大规模物品智能化应用提供了高性能和数据完整性。它包含了自动性能调节、自我诊断和耐久结构等特性,在提高标签的质量和读取性能的同时,也降低了标签应用的成本。其适合于零售、医疗、票务和其他应用的单品级应用。
复旦微电子
上海复旦微电子集团股份有限公司的超高频系列芯片基于在射频和存储领域的多年技术积累,具有射频读写灵敏度高,兼容性好,存储器可靠性高等特点,可广泛应用于物资管理、交通运输、物流快递、人员管理、门禁管理等领域。
复旦微电子的超高频RFID标签芯片工作频段为840MHz到960MHz,此系列芯片包括了符合国内标准GB/T29768和GJB7377.1的超高频标签芯片,以及符合国际ISO18000-6C协议的标签芯片。分别可提供不带加密算法的普通版本和带加密算法的安全版本芯片。
深圳远望谷
深圳市远望谷信息技术股份有限公司建有全球领先的RFID产品性能测试中心,可为大规模的物联网建设提供RFID技术、产品和解决方案服务,拥有6大系列100余种RFID产品。其聚焦铁路、图书与零售三大战略性行业,并为纺织洗涤、智慧旅游、烟酒管理、智能交通等领域提供高性能的RFID产品和解决方案。
远望谷1995年就开始研制开发货车电子标签专用芯片,目前已研制出具有完全自主知识产权的第一代货车电子标签专用芯片,也使得货车电子标签有了一颗“中国芯”。由于这颗“中国芯”,迫使美国把原来售价150美元的货车电子标签降价到20多美元。
天线:
RFID天线也分为标签天线和读写器天线。根据应用场合各有不同,RFID 标签可能需要贴在不同类型、不同形状的物体上,甚至需要嵌入到物体内部。标签天线和读写器天线还分别承担接收能量和发射能量的作用,这些因素对天线的设计提出了严格要求。
莱尔德(Laird Tech)
美国莱尔德科技集团是设计和制造电磁屏蔽材料、导热界面材料和无线天线产品的世界著名公司,产品广泛应用于电信、数据通讯、手机、计算机、通用电子装置、网络设备、航空航天、国防、汽车以及医疗设备等领域。
英内尔科技
深圳市英内尔科技有限公司是专业从事RFID天线设计开发、生产、销售的科技企业。它主要为RFID标签企业提供:PET铝蚀刻天线、PET铜蚀刻天线、NFC线路板线圈天线、抗金属干扰天线、各类PCB高精密异形天线以及代客户进行天线设计开发。它可提供快速优质的高频和超高频蚀刻天线。
澳信科技
佛山澳信科技有限公司集研发、生产和销售于一体。其擅长无线射频应用等领域的读卡器天线,主营4G/LTE 、3G、WIFI、WIMAX、RFID、VHF/UHF、TV、MIMO、CPE、GPS、GSM、CDMA等。
设备:
RFID设备包括阅读器及标签。RFID阅读器可透过运用电磁场识别及追踪RFID标签,并取得该等标签所储存之电子信息。
霍尼韦尔扫描与移动技术部(HSM)
霍尼韦尔扫描与移动技术部隶属于霍尼韦尔自动化控制系统集团。作为一家专业的条形码扫描器制造商,旗下产品包括激光条形码扫描器、影像条形码扫描器、OEM扫描引擎、移动数据终端和条形码检测仪。
斑马技术公司
斑马技术公司1999年开始开发RFID打印机,成功开发了高频、超高频的RFID打印机。斑马技术的产品和解决方案被全球众多行业广泛采用,适合各种应用。例如,利用条码腕带和临床样本采集,提升患者医护安全;使用移动设备打印收据,加快结账;简化仓储业务流程;以及利用实时信息为专业比赛和娱乐节目增加新的分析数据。
ThingMagic
ThingMagic是全球知名的RFID设备制造商,成立于2000年,总部设在美国波士顿。其专注于读写器、传感器和嵌入式系统技术的研发和生产。它的固定式读写器M6和智能读写器Astra一直在市场上有广泛应用,并在全球有很高的知名度和占有率,广泛应用在车辆管理、人员管理和供应链管理等多种场合。
据统计,在物联网中有78%的物品是无法实现自我识别的非智化物品,运用RFID技术将智能与非智能的物品进行连接,这样才能创造物联网行业最大的价值。物联网离不开物体识别,而大数据需要高质量的数据源,可以说没有RFID技术的物联网是不完整的。
RFID(射频识别技术,Radio Frequency Identification)可通过无线电讯号识别特定目标并读写相关数据,其实质是借助无线射频技术来实现对物品的身份和信息识别。
自1937年起,RFID技术开始初具模型,优先应用在军事、实验室等领域,开发出了敌我识别系统、空中交通管制系统、商场防盗系统等。随着物联网行业的发展,RFID技术逐步大众化,应用在我们的日常生活中。
RFID技术的优势主要体现在读取速度。高速,意味着可以做出更多的盘点,且在有效准确率的加持下,零售行业将大量采用RFID技术。以仓储物流管理为例,利用条码货物的读取速度为每小时300件,准确率在50%和80%之间,库存盘点一年内的次数是1到4次,而利用RFID技术读取速度为每小时700件,准确率从97%到99%,库存盘点则为一星期一次。
组成:
电子标签(Tag)主要由上天线、耦合元件和集成芯片组成。每个电子标签都具有唯一的电子编码,通过电磁波与RFID读写器进行数据交换,具有智能读写和加密通信功能。
读写器主要由无线收发模块、天线、控制模块及接口电路组成。
计算机应用系统主要是把数据信息进行搜集、存储、管理和进一步处理,为用户使用。以及对电子标签进行读写控制。
分类:
RFID的分类有多种方式,可分为按工作频率分类,按供电方式分类,按应用范围分类,按数据读写类型分类。详见下图:
一套RFID方案需要设计、读写器、天线、标签、支架或机柜、应用软件,软件集成服务等。其产业链划分极细,且每个环节的厂商非常多。这里列举一些代表厂商,供参考。
芯片:
RFID芯片分为标签芯片和读写器芯片。其技术的发展趋势仍将是功耗更低、距离更远、读写速度更快、可靠性和安全性更高,并且成本不断降低。对于国内RFID的芯片厂商,最重要的是稳定性,包括生产工艺都还需要再做改进。
恩智浦(NXP)
NXP的RFID芯片包括超高频、高频、NFC和低频,产品已经广泛用于仓储、服装零售、汽车电子、品牌保护追踪和家畜追踪等等。
例如,在2017年推出的UCODE 8 RAIN RFID,其更灵敏,更易于嵌入到标签,通常用于超高频RFID标签中。该芯片还可为使用该标签的公司添加专用ID号,以实现品牌鉴定。
意联科技(Alien Technology)
美国意联科技是行业内领先的供应商,专门提供符合EPCglobal Gen2及ISO/IEC 18000-6c标准的超高频无源射频识别芯片,以及标签、阅读器和专业服务相关的技术及产品。
Higgs-4就是一款高度集成的单芯片EPC Gen2超高频射频识别标签芯片。它可以在低射频功率下写入数据,也可在大数量标签的零售应用中对标签同时写入数据。
英频杰(Impinj)
美国英频杰公司是全球领先的超高频 Gen 2 RFID解决方案供应商,产品包括高性能的标签芯片,读写器,读写器芯片,软件,天线和系统集成。
例如,Monza S6-C标签芯片为大规模物品智能化应用提供了高性能和数据完整性。它包含了自动性能调节、自我诊断和耐久结构等特性,在提高标签的质量和读取性能的同时,也降低了标签应用的成本。其适合于零售、医疗、票务和其他应用的单品级应用。
复旦微电子
上海复旦微电子集团股份有限公司的超高频系列芯片基于在射频和存储领域的多年技术积累,具有射频读写灵敏度高,兼容性好,存储器可靠性高等特点,可广泛应用于物资管理、交通运输、物流快递、人员管理、门禁管理等领域。
复旦微电子的超高频RFID标签芯片工作频段为840MHz到960MHz,此系列芯片包括了符合国内标准GB/T29768和GJB7377.1的超高频标签芯片,以及符合国际ISO18000-6C协议的标签芯片。分别可提供不带加密算法的普通版本和带加密算法的安全版本芯片。
深圳远望谷
深圳市远望谷信息技术股份有限公司建有全球领先的RFID产品性能测试中心,可为大规模的物联网建设提供RFID技术、产品和解决方案服务,拥有6大系列100余种RFID产品。其聚焦铁路、图书与零售三大战略性行业,并为纺织洗涤、智慧旅游、烟酒管理、智能交通等领域提供高性能的RFID产品和解决方案。
远望谷1995年就开始研制开发货车电子标签专用芯片,目前已研制出具有完全自主知识产权的第一代货车电子标签专用芯片,也使得货车电子标签有了一颗“中国芯”。由于这颗“中国芯”,迫使美国把原来售价150美元的货车电子标签降价到20多美元。
天线:
莱尔德(Laird Tech)
美国莱尔德科技集团是设计和制造电磁屏蔽材料、导热界面材料和无线天线产品的世界著名公司,产品广泛应用于电信、数据通讯、手机、计算机、通用电子装置、网络设备、航空航天、国防、汽车以及医疗设备等领域。
英内尔科技
深圳市英内尔科技有限公司是专业从事RFID天线设计开发、生产、销售的科技企业。它主要为RFID标签企业提供:PET铝蚀刻天线、PET铜蚀刻天线、NFC线路板线圈天线、抗金属干扰天线、各类PCB高精密异形天线以及代客户进行天线设计开发。它可提供快速优质的高频和超高频蚀刻天线。
澳信科技
佛山澳信科技有限公司集研发、生产和销售于一体。其擅长无线射频应用等领域的读卡器天线,主营4G/LTE 、3G、WIFI、WIMAX、RFID、VHF/UHF、TV、MIMO、CPE、GPS、GSM、CDMA等。
设备:
霍尼韦尔扫描与移动技术部(HSM)
霍尼韦尔扫描与移动技术部隶属于霍尼韦尔自动化控制系统集团。作为一家专业的条形码扫描器制造商,旗下产品包括激光条形码扫描器、影像条形码扫描器、OEM扫描引擎、移动数据终端和条形码检测仪。
斑马技术公司
斑马技术公司1999年开始开发RFID打印机,成功开发了高频、超高频的RFID打印机。斑马技术的产品和解决方案被全球众多行业广泛采用,适合各种应用。例如,利用条码腕带和临床样本采集,提升患者医护安全;使用移动设备打印收据,加快结账;简化仓储业务流程;以及利用实时信息为专业比赛和娱乐节目增加新的分析数据。
ThingMagic
ThingMagic是全球知名的RFID设备制造商,成立于2000年,总部设在美国波士顿。其专注于读写器、传感器和嵌入式系统技术的研发和生产。它的固定式读写器M6和智能读写器Astra一直在市场上有广泛应用,并在全球有很高的知名度和占有率,广泛应用在车辆管理、人员管理和供应链管理等多种场合。
应用一:供应链管理
案例:麦德龙
2002年,世界第三大零售商麦德龙公布“未来商店”计划,宣布在其整个供应链采用RFID技术。该计划吸引越来越多的合作公司共同携手开发并测试物联网RFID技术的应用程序,范围涉及库存、运输、物流、仓储等零售供应链的各个环节,甚至包含了零售店面内顾客购买体验。
伯克利大学针对麦德龙的最新调查数据显示,使用RFID系统识别货盘、发货确认和入库处理后,每辆货车的检查及卸载任务时间平均节约15至20分钟;同时供应链中不到位的发货能及时被发现,改善了库存准确度,存货到位率提高了11%、缺货情况减少11%,以及货物丢失降低了18%;此外,仓储人力开支减少14%。
随着RFID电子标签在零售行业越来越高的渗透率,服装也逐渐开始引入RFID技术在整个管理体系上应用。诸如迪卡侬、ZARA、优衣库、海澜之家、拉夏贝尔、富安娜都已全面实施RFID项目。
案例:优衣库
2017年,优衣库的副牌GU在日本横滨开了一家面积3万平方米的由RFID技术驱动的数字化店铺,该店采用了以RFID技术为核心的产品及特色应用,包括RFID购物车、RFID试衣镜、RFID自助结账等智能化设备。
通过采用RFID技术,系统能够自动采集生产数据和设备状态数据,为生产管理者提供企业业务流程所有环节的实时数据,可允许结合各工序设备的工艺特点和相关的工艺、质量指标参数,进行各生产重要环节的工艺参数和设备运行参数等生产信息的在线监测和分析。
案例:荣威350生产线
荣威350的生产线上采用车体识别系统(AVI),可以对各类车型生产数据的统计、质量监控以及质量信息进行实时采集,并及时向物料管理、生产调度、质量保证以及其他相关的各部门传送,这对原材料供应、生产调度、销售服务、质量监控以及整车的终身质量跟踪、多车型混线生产等都有着重要的作用。
在荣威350焊装生产线上广泛应用的RFID是美国EMS公司的HMS系列产品。
此外,RFID在物流、智慧停车、无人便利店等领域得到广泛采用,其应用潜能仍然在不断拓展。
电子标签高存储容量意味着多功能,低功耗意味着标签小型化,直接制约着电子标签的成本。就目前而言,电子标签的价格还比较高,技术标准制约着系统内电子标签的数量,难以做到广泛兼容,统一困难使价格难以下降。
数据碰撞
安全问题
技术标准
结语:
作为物联网中的重要一员,RFID技术将继续保持高速发展之势,也将更广泛地用于各行各业。而准确把握当前技术发展的瓶颈,对于积极开展RFID技术,推动物联网技术发展,具有一定的现实意义。同时,我国的RFID行业,仍存在许多尚未挖掘的市场,未来将会有更多的企业进入RFID市场,市场竞争激烈度将进一步加剧。
