L6-E-RJ45网络版IC卡读卡器 TCP\IP网络读卡器配置说明书

2018-05-29 09:23:55 诺塔斯智能科技 967

塔斯智能L6-E-RJ45是一款网络版非接触式智能卡读写器,可读写基于ISO14443 TYPE A/B协议的非接触式智能卡、电子标签。通过RJ45网络接口实现与PC机及其相关设备进行通信,USB 5V供电。采用TCP/IP通信协议技术能够与多种互联网设备和应用相互操作,可以通过交换机、路由器等设备扩展终端数量,一台上位机可控制多个终端,不受上位机通信端口数限制,方便用户安装使用。随机提供多种平台、多语言的二次开发包,丰富的函数接口和范例源码,用户二次开发照搬范例即可,开发难度极小。附带演示程序实现访问射频卡的全部功能,并带有自动测卡等相关功能。

诺塔斯智能L6-E-RJ45读写器是个人身份安全认证与在线小额支付交易的理想产品。它可以广泛应用于访问控制、门禁系统、电子支付(会员消费支付系统)、电子票务(大型活动和公共交通)、高速公路收费、充电桩以及网络验证等领域的应用。

    L6-E-RJ45网络版读卡器采用可靠的TCP\IP传输协议,在使用过程中需要给每个读卡器设置固定IP地址,子网掩码和网关。此文档仅作配置参考使用,根据自己的使用场景灵活的配置读卡器IP地址、子网掩码和网关。注意:网线接线顺序为1、2、3、6,其它线序不要接上。

运行测试TestLotusCardReader测试工具并选择对应产品型号,如下图所示:

TCP\IP网络IC卡读卡器配置说明


自定义能与你上位机通信的网络IP地址,请遵循TCP/IP网络通信的相关规则。ServerIP和静态IP需在同一网段上,端口默认7777即可。

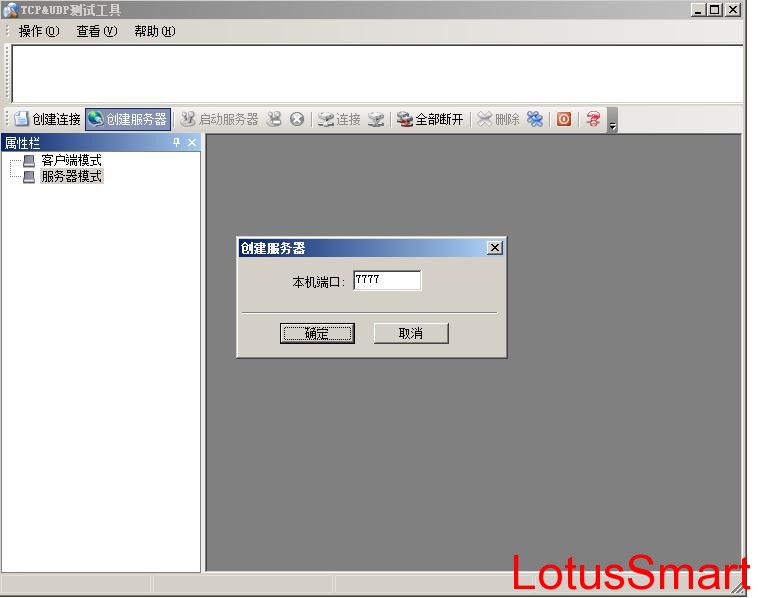

1、运行TCP&UDP测试工具,创建服务器,端口默认7777,与L6-E-RJ45端口一致。如下图所示:

IC卡读卡器|充电桩IC卡读写器|RFID阅读器|金融IC卡QuickPass读卡器,NFC读写器|二代证阅读器|工业物联网|串口转以太网模块


L6-E-RJ45通电后会自动与服务器进行连接后即可读卡主动上传到服务器。
