S50非接触式IC卡性能简介(M1)

2013-10-09 20:30:00 重庆诺塔斯智能科技有限公司 389

     IC卡的种类有很多,常见的IC卡主要有S50和S70,下面重庆诺塔斯智能科技就S50卡的相关技术细节详细介绍。

  一、 主要指标
 1、容量为8K位EEPROM
 2、 分为16个扇区,每个扇区为4块,每块16个字节,以块为存取单位
 3、 每个扇区有独立的一组密码及访问控制
 4、 每张卡有唯一序列号,为32位
 5、具有防冲突机制,支持多卡操作
 6、无电源,自带天线,内含加密控制逻辑和通讯逻辑电路
 7、 数据保存期为10年,可改写10万次,读无限次
 8、工作温度:-20℃~50℃(湿度为90%)
 9、 工作频率:13.56MHZ
 10、 通信速率:106 KBPS
 11、 读写距离:10 cm以内(与读写器有关)

 二、 存储结构

1、M1卡分为16个扇区,每个扇区由4块(块0、块1、块2、块3)组成,(我们也将16个扇区的64个块按绝对地址编号为0~63,存贮结构如下图所示:

S50卡存储结构

2、第0扇区的块0(即绝对地址0块),它用于存放厂商代码,已经固化,不可更改。
3、每个扇区的块0、块1、块2为数据块,可用于存贮数据。

数据块可作两种应用:
★ 用作一般的数据保存,可以进行读、写操作。
★ 用作数据值,可以进行初始化值、加值、减值、读值操作。

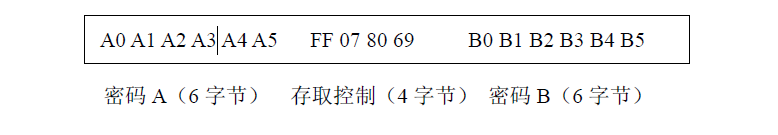

4、每个扇区的块3为控制块,包括了密码A、存取控制、密码B。具体结构如下:

S50卡存储结构

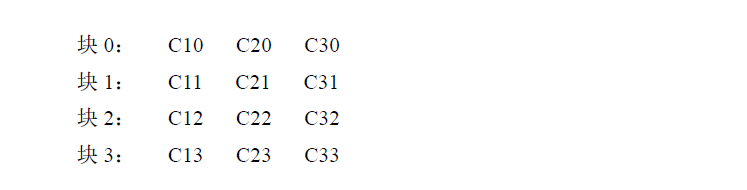

5、每个扇区的密码和存取控制都是独立的,可以根据实际需要设定各自的密码及存取控制。存取控制为4个字节,共32位,扇区中的每个块(包括数据块和控制块)的存取条件是由密码和存取控制共同决定的,在存取控制中每个块都有相应的三个控制位,定义如下:

  S50卡存储结构

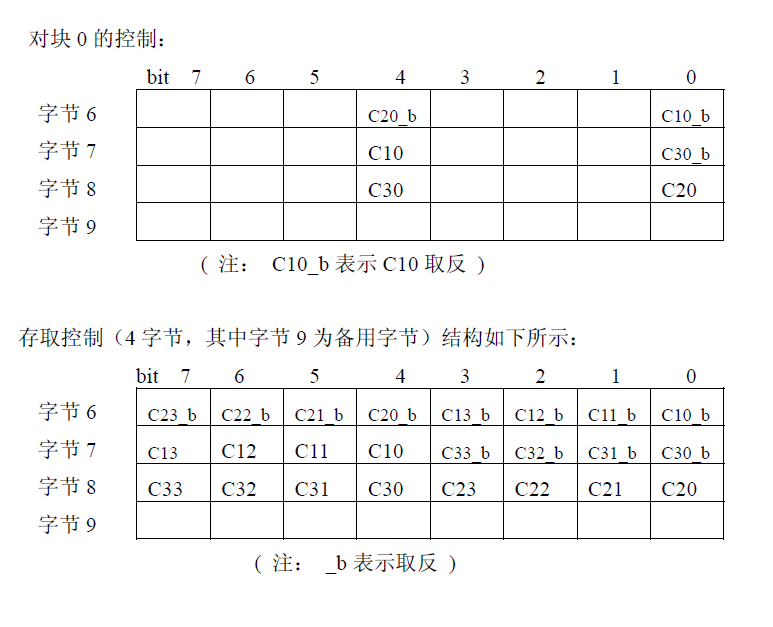

三个控制位以正和反两种形式存在于存取控制字节中,决定了该块的访问权限(如进行减值操作必须验证KEY A,进行加值操作必须验证KEY B,等等)。三个控制位在存取控制字节中的位置,以块0为例:

S50卡存储结构

三、 工作原理
卡片的电气部分只由一个天线和ASIC组成。

天线:卡片的天线是只有几组绕线的线圈,很适于封装到IS0卡片中。

ASIC:卡片的ASIC由一个高速(106KB波特率)的RF接口,一个控制单元和一个8K位EEPROM组成。

工作原理:读写器向M1卡发一组固定频率的电磁波,卡片内有一个LC串联谐振电路,其频率与读写器发射的频率相同,在电磁波的激励下,LC谐振电路产生共振,从而使电容内有了电荷,在这个电容的另一端,接有一个单向导通的电子泵,将电容内的电荷送到另一个电容内储存,当所积累的电荷达到2V时,此电容可做为电源为其它电路提供工作电压,将卡内数据发射出去或接取读写器的数据。

四、 M1射频卡与读写器的通讯

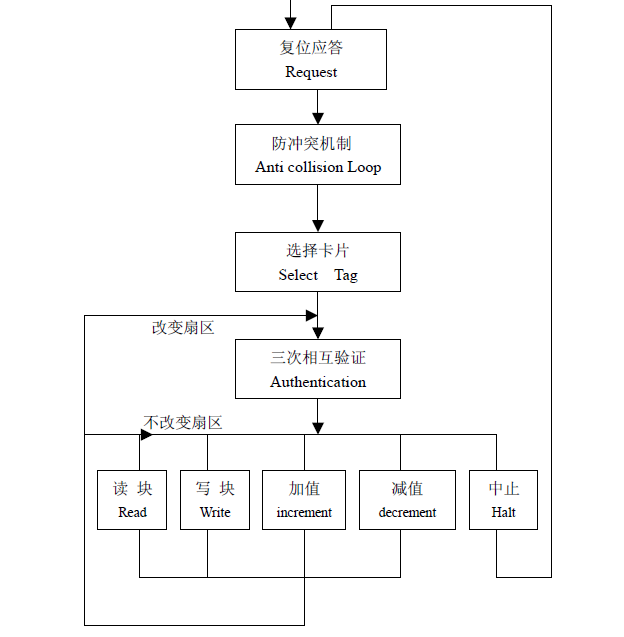

S50卡存储结构


三次互相确认(3 Pass Authentication)

选定要处理的卡片之后,读写器就确定要访问的扇区号,并对该扇区密码进行密码校验,在三次相互认证之后就可以通过加密流进行通讯。(在选择另一扇区时,则必须进行另一扇区密码校验。)
对数据块的操作

读 (Read):读一个块;

写 (Write):写一个块;

加(Increment):对数值块进行加值;

减(Decrement):对数值块进行减值;

存储(Restore):将块中的内容存到数据寄存器中;

传输(Transfer):将数据寄存器中的内容写入块中;

中止(Halt):将卡置于暂停工作状态;
