芯片简介:

I·CODE SLI Label IC SL2 ICS20(简称 I·CODE 2)是菲利浦公司生产的一种工作频率为13.56 MHz的非接触式智能标签卡芯片,该芯片主要针对包裹运送、航空行李、租赁服务以及零售供应链管理等物流系统应用所新研发设计的一系列  RFID 射频识别芯片。

I·CODE 2 标签芯片使用符合 ISO 15693 的协议标准,是Philips智能标签产品系列的主要成员。其芯片以简单联接的很少几圈印刷天线(接收或发射13.56 MHz 载 频)上,被蚀刻或冲压的线圈可以被I·CODE 2 芯片在1.5 M的视距(如门禁闸道宽度)内操作,且无需使用电池,因此可用来作为长距离应用场合设计。  I·CODE 2 芯片具有防冲突功能,该功能允许在天线场中同时操作超过一张的标签卡。防冲突算法单独地选择每个标签,并且保证有一个被选择标签正确的执行数据交换,不会因其他在场中的标签引起数据错误。当智能标签被放置在读写机天线的电磁场中,RF 通讯接口允许使用的数据传送速率可达到 53 kbit/s。



简要特征:

▲数据和电能的供给非接触方式传输( 无需电池供电)

▲操作距离: 可达到 1.5 M( 依赖天线几何尺寸和读写 器功率)

▲工作频率: 13.56 MHz(工业安全,许可世界范围自由使用)

▲快速数据传送: 达到 53 Kbit/s

▲数据高度完整性: 16 bit  CRC校验

▲真正 防冲突

▲电子物品监测(EAS)

▲支持应用程序系列标识符(AFI)

▲数据 储存格式标识符(DS FID)

▲附加快速防冲突读

▲ 写距离与读距离相同

▲1024 bit 的EEPROM,共分为  32 块每块 4 字节

▲较高的28块为用户 数据块

▲超过10年的数据保持能力

▲擦写周期大于十万次。

▲每个芯片具有不可改变的唯一的标识符(序列号),保证了每个 标签的唯一性。

▲每个块具有锁定机制(写保护功能)。





内存与数据格式:

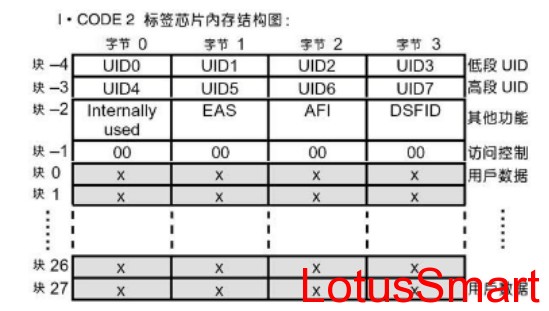

64 位唯一的序列标识符( UID )根据 ISO / IEC 15693- 3协议, 在生产过程期间已经被规划,而且以后不能被修改。64 位标识符依据上述协议,以低位UID0开始,以高位UID7结束,见内存结构图所示。其中“块-1”为用户可设置的访问控制块,“块-2”为其他特殊功能设置块。1024  bit 的EEPROM,共分为 32 块每块 4 字节(32 bit),最低的4个块包含序列号、读写条件以及一些配置位。


典型应用:

身份识别卡;

◆只读存储的序列号鉴别;

◆自动化物流管理识别;

◆工业产品应答识别,

◆嵌入式标签;

◆移动型财物标签等。


由该芯片制作的射频感应卡可以是规范标准的 ISO卡,也可以做成0.1~0.2mm超薄PCB柔 性标签。实际使用的I·CODE 2 感应标签分 为可粘贴的方形、长条形或圆片形等多种。为满足每年高达上千万个标签需求的大众市场,I·CODE 采用了最新 RFID 射频识别技术的智能型标签融合了条码、EAS (Electronic Article Surveillance) 以及传统射频识别解决方案的多功能优点,该芯片展现出现代科技在智能型电子标签上的先进水平,它让包装标签提供原始的安全签记(Source tagging)、自动数据读取、防窃以及储存数据等功能,是一个低成本、可修 改、抛弃式的解决方案。换言之,I·CODE 2  让所有的物品几乎都可以因为贴上标签使得处理上更有效率。例如全自动扫描程序无须瞄准物品,也可以同时扫描数张标签,它甚至可以数字签章的存储来识别真伪并防止仿冒。

I·CODE 2智能型标签在广泛且多样的 应用中提供了相当的优点,例如在航空行李及货运服务方面,智能型标签将有利於物品的分类及追踪;在供应链管理系统方面,智能卡标签则可克服条码技术的限制,提供改良的产销系统;至於在图书馆及租借应用方面,智能型标签则提供了自动化登入登出服务以及库存的多项目管理等。
