如何正确使用L3-S读写器USB供电串口通信接线

2017-06-24 16:32:23 重庆诺塔斯智能科技有限公司 64

问题:如何正确使用L3-S读写器USB供电串口通信接线?

答案:L3-S串口读写器是采用RS232九针通信,USB供电的工作方式与上位机通信。之前的数据线是4pin接口1针脚带电,考虑到用户有用到USB接口在线升级的问题,数据线是采用的7芯数据线,分成了1个3pin接头和一个4pin接头。

L3-S智能卡读写器串口线

单独插上串口的话,IC卡读写器无法正常工作,如果你需要通过串口通信,请同时插入串口和USB,因为USB是供电的。如果你需要使用USB通信的话,仅仅插上USB接口即可。

L3-S串口IC卡读写器接线说明

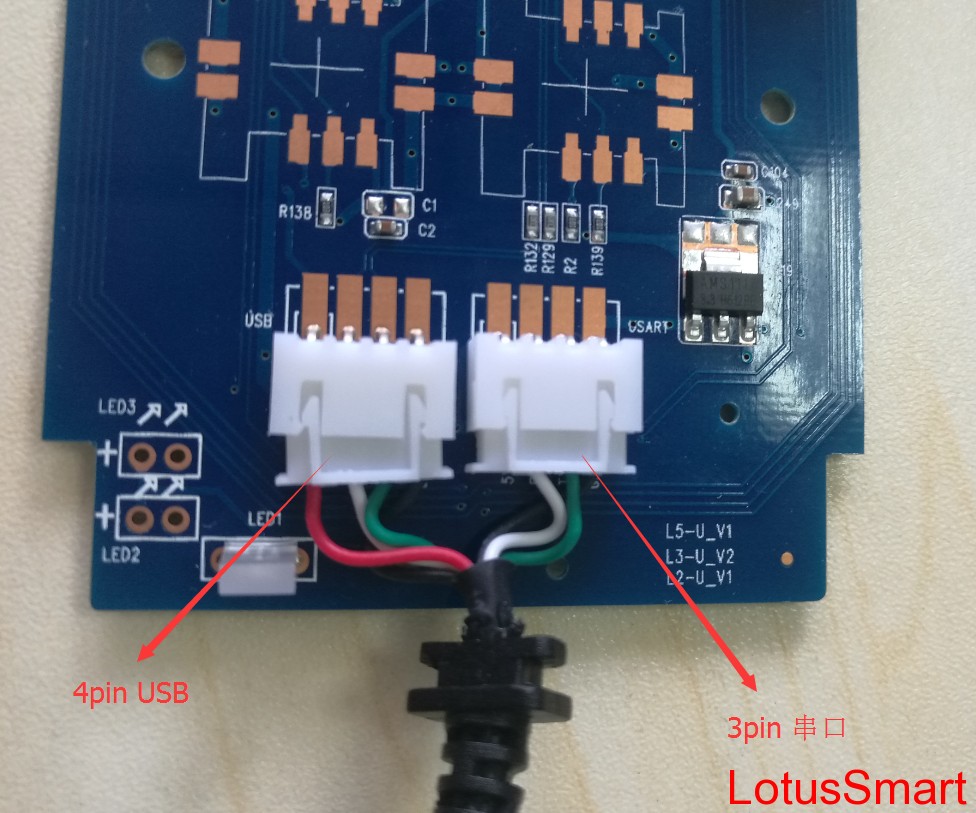

3pin接头为串口通信,4pin接头为USB通信。与读卡器主板对应接线,如下图所示:

L3-S串口线与读卡器主板接线示意图

温馨提示:串口线、USB线与主板接线一定要正确,否则无法实现通信。还有可能烧坏IC卡读写器主板。
