IC卡加油工控机原理

2014-05-23 18:14:13 重庆诺塔斯智能科技有限公司 110

    中国石化加油工程是一个跨平台、范围广、涉及面宽的全国性系统建设工程。中国石化股份有限公司针对中国石化成品油零售系统进行改造。通过工程的建 设,在中国石化辖域的所有加油站内实现“一卡在手,各地加油”的目标。中国石化加油工程将覆盖中国石化股份有限公司所属的20个省(自治区、直辖市、计划 单列市)石油分公司,260余个地市级公司,1300余个县级公司的25000余座加油站。

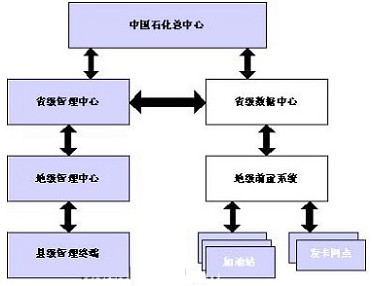

  中国石化加油工程系统在设计上采用了4层结构,即总公司级(包括中国石化管理总中心和中国石化数据交换总中心)、省级、地级以及各业务终端(包括县级管理终端、加油站、发卡网点等)。中石化在前期将整个规划为:

中国石化网络结构





   整个加油工程中的25000个加油站都将配置一台工控机作为业务终端。工控机负责日常IC卡加油的数量和金额统计,交易票据的打印,加油机监控,每日将销售交易发往省数据中心,并将下载全国IC卡用户的账户管理信息和最新油价等。

  加油站的管控机起着非常重要的作用,一旦发生故障,加油站的正常运行将受到影响。中国石化的25000余个加油站分布比较分散,大部分加油站远离市中 心,很多油站位于山区,发生故障时维修更换会非常麻烦。因此,中国石化对管控机的首要要求是系统的可靠性。其次,加油机通过串口与管控机相连,加油站的加 油机数目从2个到30余个不等,因此要求管控机具有较强的功能扩展性。为了保证管控系统的稳定运行,中国石化选用了Linux作为管控机的操作系统,因此 要求管控机在硬件上与Linux完全兼容,并且能够流畅运行。

       经过多方比较,中石化最终将管控机定为工控机。工控机在提高系统可靠性方面做了许多特殊设计,它的可靠性大大优于商用PC。下面是商用PC的系统结构图: 这种结构我们称之为大主板结构,这种结构非常不适合现场使用和维护要求。主板上集成了南北桥控制芯片等有源器件。有源器件相比于电容电阻等无源器件容易损 坏。一旦母板损坏,进行更换会非常麻烦:现场维护人员首先需要拔掉主板上的所有数据线、之后需要拔出插在主板上的所有外围卡片,如网卡,显卡等,最后需要 将固定主板的螺钉一一卸掉,才能将主板卸下。换上一个新主板还要重复上述过程。更换一个损坏的主板,需要花30分钟时间。这样长的MTBF(平均故障维护 时间)对于加油站实际使用是不允许的。另外,商用PC对系统的防震没有做特殊设计,在周围存在振动干扰的场合,很容易出现硬盘损坏和卡片跳出的故障。硬盘 一旦损坏,一天的交易数据将全部丢失。

      相对于商用PC,工控机在结构上做了很大改进,工控机的主板做成插卡的形式,插在无源底板(BackPlane)上。无源底板 上只有ISA,PCI总线接插件以及电容电阻等无源器件,因此无源底板损坏的概率非常低,通常无更换之忧。如果主板损坏,只需要将主板拔出即可。因此系统 的MTBF时间大大缩短。此外系统的主板和外围卡有专门的固定压条,防止板卡跳出。硬盘驱动器具有硬盘减震架和减震橡胶垫,能减轻振动对硬盘的损坏。
