产品介绍及应用 |

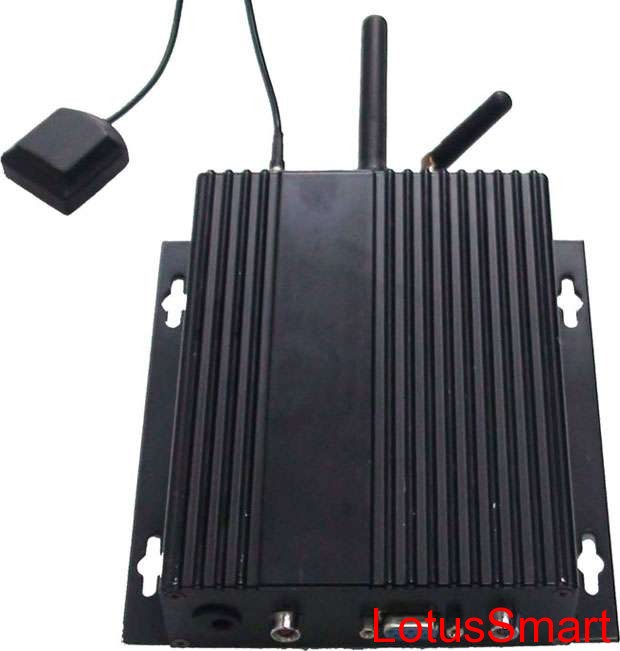

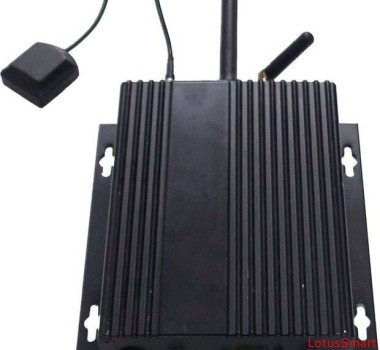

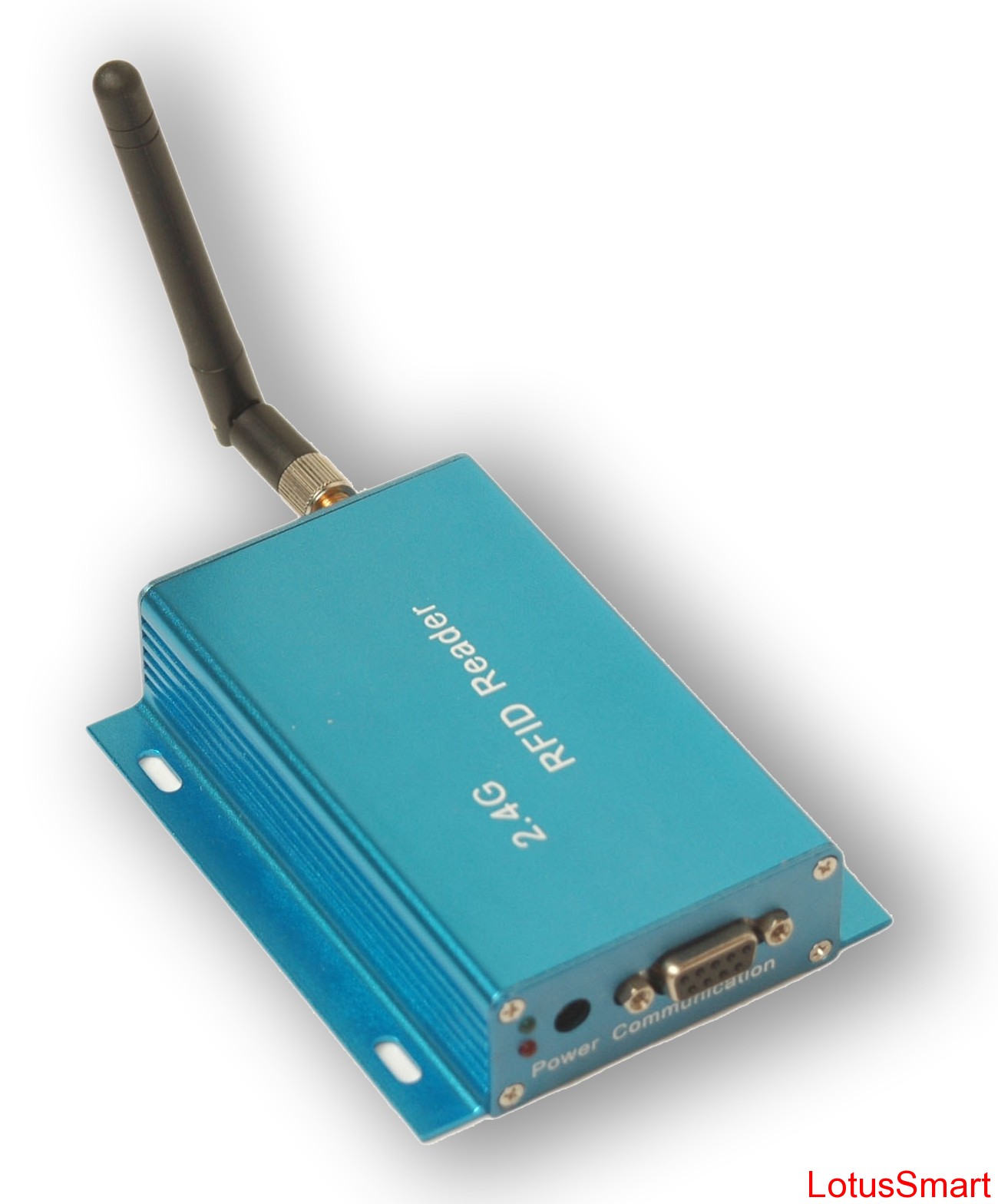

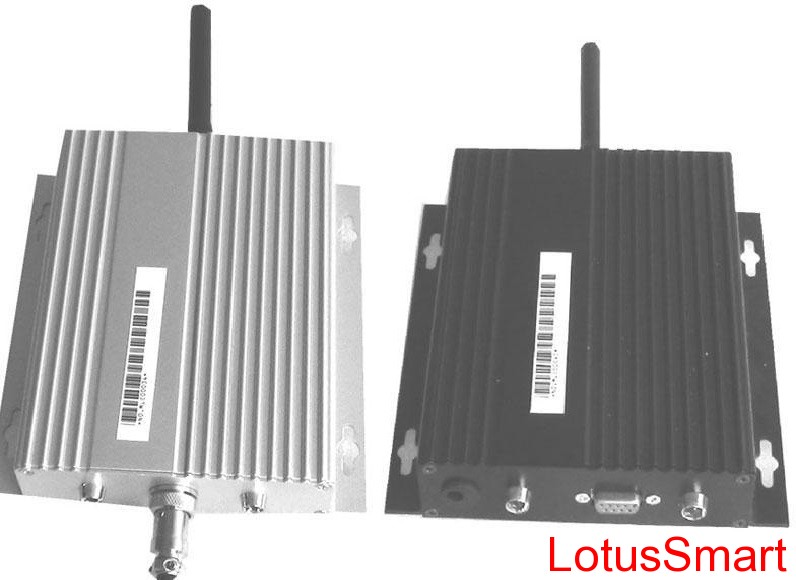

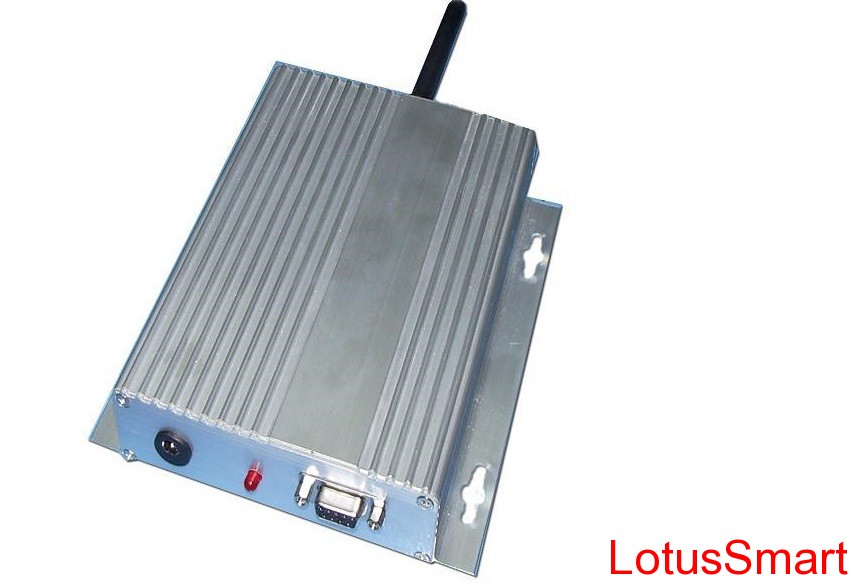

2.4G 有源远距离读卡器自动识别是信息数据自动识读、输入的重要方法和手段,它是以计算机技术和通讯技术发展为基础的一项综合性科学技术。自动识别技术在近几十 年中取得了长足的发展,初步形成了一个包括条码技术、磁条(卡)技术、射频技术、光字符识别技术、生物识别技术、2.4G有源远距离读卡器等集计算机、 光、机、电、通讯等技术为一体的高新科技技术。 通常,2.4G有源远距离读卡器标签内部所需要的能量比阅读器小得多,这就要求阅读器的接收灵敏度很高。在某些系统中,2.4G有源远距离读卡器中的接收和发射相互独立,特别是上行信号和下行信号频率不同时经常采用这样的结构。 信号可有效穿过汽车金属贴膜,信号覆盖角度可调整(60-360度)识别距离更远(0-80米),汽车时 速200公里以上通过仍能可靠读取,防冲突性能更佳。由于采用圆极化天线,对卡片的放置角度没有任何要求,不需要贴在挡风玻璃上,无论怎么摆放,都能可靠 地读取。本读卡器为车辆管理量身定做。使用“LotusSmart”读写器实现不刷卡,不停车的车辆管理,非常适合智能停车场系统管理,高档小区车辆出入管理,高速 公路不停车收费,车辆识别等等。 2.4G有源远距离读卡器(LY-R220)具有多协议兼容、读取速率快、多标签识读、线极化天线、防水型外观设计等优点,可广泛的应用于各种RFID系统中,2.4G有源远距离读卡器(LY-R220)典型的应用场合有:
|
技术参数表
工作频率 | 2.4-2.4835 GHz | ||
工作方式 | 定时自动读卡、外触发控制读卡或软件发命令读卡,读卡方式可设置 | ||
射频功率 | ≤0dBm(可软件调整) | ||
读卡距离 | 识别距离调整范围:1~80米 | ||
支持接口 | RS485、RS232、Wiegand26、Wiegand34、RJ45 | ||
工作电压 | DC+12V | ||
读卡提示 | 蜂鸣器 | ||
功 耗 | 最大功率不大于1W | ||
工作温度 | -20℃ ~ +80℃ | ||
存储温度 | -40℃ ~ +125℃ | ||
工作湿度 | 20% ~ 95%(无凝露) | ||
外形尺寸 | 118mm×108mm×35mm |
使用说明 |
当 2.4G有源远距离读卡器上电后蜂鸣器会响一声表示开始工作,当卡接近2.4G有源远距离读卡器时,蜂鸣器响一声表示发送数据,同一IC卡,两次读卡之间 的间隔可以通过软件设置。在读卡后,若IC卡仍在射频卡应区内读头将不做任何提示,也不发送数据,但超过间隔时间或不同ID卡分别进入射频卡应区范围,读 器将卡连续读卡,并输出数据。 该2.4G有源远距离读卡器使用射频感应读取卡片数据,使用读头时应尽量避免与金属接近,当读头靠近金属时,射频电波将被金属吸收屏蔽,而会导致读头读卡距离缩短。同时读头安装位置应远离马达(电机)、变压器等设备,以减少对读头的影响。 该2.4G有源远距离读卡器兼容Wiegand 26bits/Wiegand 26bits/RS485标准格式的设备使用。 该2.4G有源远距离读卡器主要应用在停车场设备上,用于远距离读卡不停车验证。 该2.4G有源远距离读卡器提供SDK开发包,并带有VB和VC的演示程序。 |
2.4G有源RFID读写器开发协议和测试工具下载 2.4G读写器相关资料.rar
